DHJ系列低温回气接头(枪)使用说明书
一、安全
严禁用于超过公称压力,否则有可能发生破损事故。
二、工作原理
回气接头(枪)主要用于LNG加液站上,与加液机回气管路连接的终端接头,用来回收车载低温绝热气瓶高压气体的装置,当低温绝热气瓶内需要降低压力时,通过回气接头(枪)阀瓣顶开低温回气口的阀瓣,使低温绝热气瓶内汽化气体进入回气管路;当加完气后,逆时针旋下回气接头(枪),回气接头(枪)由阀瓣后的弹簧复位并密封。
三、结构及性能参数
公称压力:4.0MPa
设计温度:-196℃~+80℃
适用介质:NG(天然气)
主要零部件材料:
阀瓣、连接管:S30408
阀瓣密封件:PTFE

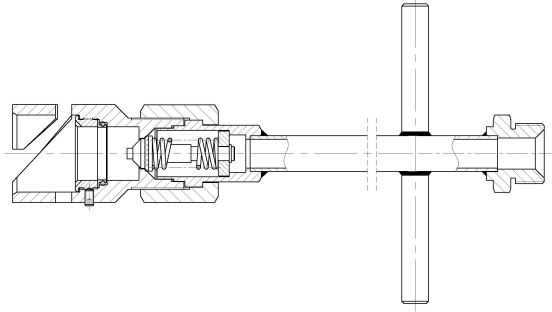

图1 回气接头(枪)
四、安装
在安装前必须彻底清扫管道内异物,反复确认管道内有无异物,然后再安装使用。
注明:在配管时要充分考虑因低温流体所引起的阀门及管道收缩情况,不要增加充装接头的受力负担。在管路安排及施工工艺方面要安排合理。
五、阀门操作
回气接头(枪)属于手动阀门。操作时,将回气接头(枪)对准回气口,顺时针旋推回气接头(枪)到底,此时,回气接头(枪)已连接上回气口;加气结束,应停止加气机工作,逆时针旋拉回气接头(枪)至拔下,操作结束。

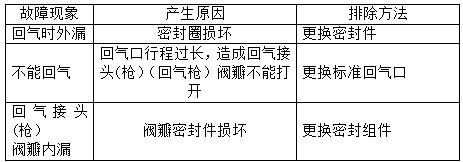

六、故障分析与排除
注:(1)因漏气进行修理或零部件更换时,需确认阀内无压力后再作业。
(2)检修后必须按照成品检测要求进行校验。
(3)如故障无法自行排除,请联系我公司售后服务部。
七、运输
运输搬运中请小心轻放,不要损坏包装,防止日晒雨淋。
八、开箱及检查
先打开运输用的包装箱,在阀门装在塑料袋里的状态下清点数量。在阀门安装之前,为避免阀门沾上油脂和灰尘,请穿用干净的作业服和手套。
九、联系方式
公司名称:上海百图低温阀门有限公司
联系地址:上海市宝山区洋桥路155-7
联系电话:021-36111208
传 真:021-36090193
