LDQ系列低温拉断阀使用说明书
一、安全
严禁用于超过公称压力,否则有可能发生破损事故。
二、工作原理
当阀门受到意外拉力超过额定拉力时,阀门设计的断裂点会断裂;阀门内部设有的单向密闭装置在弹簧的作用下自动关闭,切断介质流动;

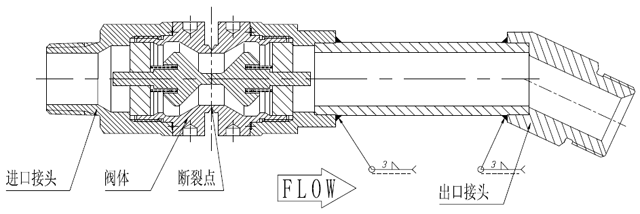

三、结构及性能参数
设计温度:-196℃~+80℃
适用介质:LNG
阀体、阀瓣:HPb59-1
接头、接管:S30408
四、安装
1、安装之前,关闭加气机进液口阀门,保证安装管路无介质;

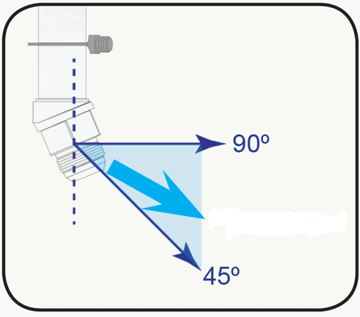

2、拉断阀的安装位置应保证牵引力与垂直地面方向的角度为45~90度;(如下图所列)
3、安装时应注意拉断阀的进出口方向,与加气机管路相连接的位置为进口方向,另一端为出口;(应先将拉断阀出口端与金属软管连接,紧固时应通过出气口接头的六角面扳紧;出口端旋入加气机螺纹连接,紧固时通过进气口接头的六角扳面紧。紧固过程中应避免断裂点承受扭力。)
牵引力F
五、阀门操作
拉断阀为安全装置。
六、故障分析与排除
定期检查(每月一次)阀门各连接处及拉断点位置是否有泄漏;
1.如果发现阀门与管路、金属软管间有泄漏,可通过扳紧螺纹进行紧固;
2.如果发现阀门接头与阀体之间有泄漏,必须由专业人员用专用扳手扳紧;
3.如果阀门断裂点处有泄漏或断裂,必须更换阀门;
4.检修或更换后必须做气密试验确认无泄漏后再投入运行;
5.如故障无法自行排除,请联系我公司售后服务部。
注:对阀门进行故障排除时,必须保证管路内无介质。
七、运输
运输搬运中请小心轻放,不要损坏包装,防止日晒雨淋。
八、开箱及检查
先打开运输用的包装箱,在阀门装在塑料袋里的状态下清点数量。在阀门安装之前,为避免阀门沾上油脂和灰尘,请穿用干净的作业服和手套。
九、联系方式
公司名称:上海百图低温阀门有限公司
联系地址:上海市宝山区洋桥路155-7
联系电话:021-36111208
传 真:021-36090193
