DJK系列低温加气口使用说明书

一、安全

严禁用于超过公称压力,否则有可能发生破损事故。

二、工作原理

低温加气口是用于车载低温绝热气瓶管路的加气装置,当容器内需要加气时,通过加气枪阀瓣顶开加气口的阀瓣,使介质进容器内;当加完气后,拔下加气枪,低温加气口由阀瓣后的弹簧力复位并密封。

三、结构及性能参数

公称压力:4.0MPa

设计温度:-196℃~+85℃

适用介质:LNG、LO2、LN2、LAr

主要零部件材料:

阀体、接头:S30408

阀瓣:S30408

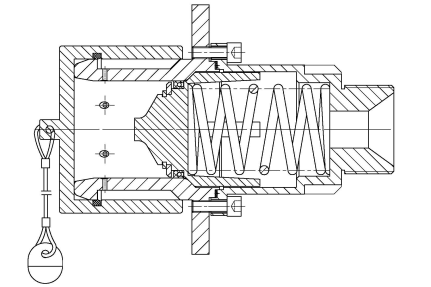

结构及性能参数

四、安装

在安装前必须彻底清扫管道内异物,反复确认管道内有无异物,然后再安装使用。

注明:在配管时要充分考虑因低温流体所引起的阀门及管道收缩情况,不要增加阀门的受力负担。在管路安排及施工工艺方面要安排合理。

五、阀门操作

低温加气口属于自动阀门

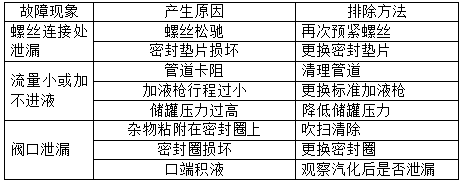

六、故障分析与排除

故障分析与排除

注:

(1)因漏气进行修理或零部件更换时,需确认阀内已无压力后再作业。

(2)检修后必须按照成品检测要求进行校验。

(3)如故障无法自行排除,请联系我公司售后服务部。

七、运输

运输搬运中请小心轻放,不要损坏包装,防止日晒雨淋。

八、开箱及检查

先打开运输用的包装箱,在阀门装在塑料袋里的状态下清点数量。在阀门安装之前,为避免阀门沾上油脂和灰尘,请穿用干净的作业服和手套。

九、联系方式

公司名称:上海百图低温阀门有限公司

联系地址:上海市宝山区洋桥路155-7

联系电话:021-36111208

传 真:021-36090193
